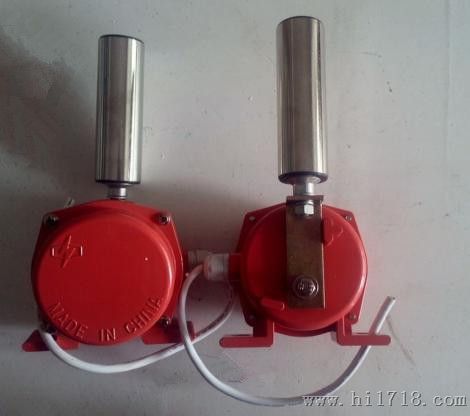

產品型號：SPS-2D
所屬類別：兩級跑偏開關 > 跑偏開關
發布時間：2015-11-25
已獲點擊：341
品牌/商標：TUERKE/湖北卓信
詳細說明
產品品牌：TUERKE/湖北卓信
產品型號:
HFKPT1-12-30、HFKPT1-20-35、XLPP-12-30、XLPP-20-45、DPK-12-30、DPK-20-35、DPK-10-45、LLD1-S、JPK2-S、JPKJ-S、JSB-KPP-S、LLD1-Z、JPK2-Z、JPKJ-Z、JSB-KPP-Z、LLD2-1、LLD2-2、LLD2-3、HHTSD-1、LLD7
結構特點
采用鋁合金精密壓鑄殼體，強度高、重量輕。
機內采用進口的行程開關，觸點容量大、動作靈敏 可靠。
外殼防護等級達IP65，可在惡劣的環境中長期工作。
工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
使用與安裝
將跑偏開關固定在支架上，然受焊接在膠帶機架上；
立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離L=50～100mm；
膠帶位于立輥下端1/3處；
每50m膠帶可安裝跑偏開關一對。

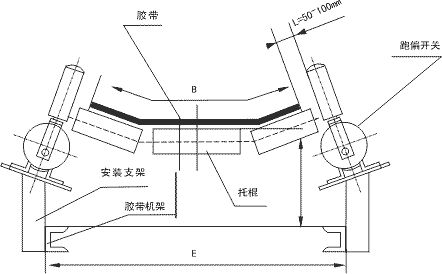

安裝示意圖如下：
售后服務
我們建立了全球售后服務信息處理系統，24小時跟蹤客戶。
一、 自購買之日起，提供各種技術培訓。
二、 物流：順豐快遞、德邦物流等
運費說明
物流：順豐快遞、德邦物流。目的地：全國（可代辦運輸運費到付，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，也可含運費送貨）
，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。傳真：0537-2228358
