產品名稱：兩級跑偏開關GHPK-12-30
產品型號：GHPK-12-30
所屬類別：兩級跑偏開關 > 跑偏開關
發布時間：2018-05-28
已獲點擊：162
詳細說明
兩級跑偏開關GHPK-12-30
皮帶機輸送保護、防偏開關、兩級跑偏開關GHPK-12-30、GHPK-10-45、GHPK-20-35
一、概述：
兩級跑偏開關用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。兩級跑偏開關GHPK-12-30
二、型號含義
GH-單位代號;
PK-產品代號;
口-產品代號
三、技術參數
1、使用環境條件
a.環境溫度 -30℃～ +50℃
b.相對濕度 不大于85%
2、主要參數見下表
四、結構特點 兩級跑偏開關GHPK-12-30
型號參數 動作角度 根限角度 觸點數量 觸點容量 復位方式 可靠性 重量一級 二級 常開 常閉
GHPK-12-30 12° 30° 70° 2 2 AC 380V 5A 自動 >106次 3.5
GHPK-10-45 10° 45° 70° 2 2 AC 380V 5A 自動 >106次 3.5
GHPK-20-35 20° 35° 70° 2 2 AC 380V 5A 自動 >106次 3.5
1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；
2、外殼防護等級達IP65,可在惡劣環境中長期工作；
3、機內采用進口行程開關，觸點容量大、動作靈敏、可靠；
五、工作原理
當運行中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾料。若立輥傾大于一級動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號。兩組開關信號可分別用于告警或停機。膠帶機恢復正常運行后，立輥自動復位。
六、安裝調整
1、將跑偏開關固定在支架上，然后安裝在膠帶機架上；
2、立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L=50-100mm；
3、膠帶位于立輥下端1/3處；
4、每100m膠帶可安裝跑偏開關3對（6臺）

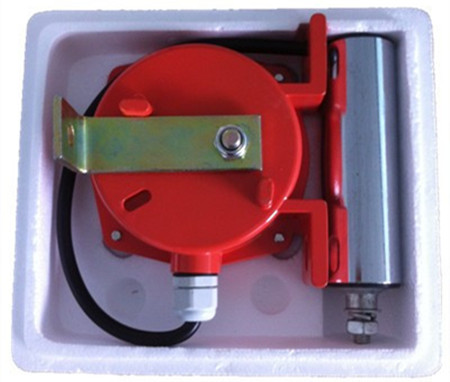

兩級跑偏開關GHPK-12-30圖
人本理念：親情化，和諧化
服務宗旨：全心全意為用戶提供優質的服務和合格的產品
企業宗旨：科技興業、質量創牌、誠信經營、追求卓越
本公司主營：接近開關，光電開關，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，磁性開關，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，聲光報警器，井筒開關，皮帶輸送保護裝置等系列產品，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，現貨供應，產品全國各地批發供應，歡迎來電咨詢。
