產品名稱：BKPT1-10-45防爆兩級跑偏開關

產品型號：BKPT1-10-45

所屬類別：兩級跑偏開關 > 防爆兩級跑偏開關

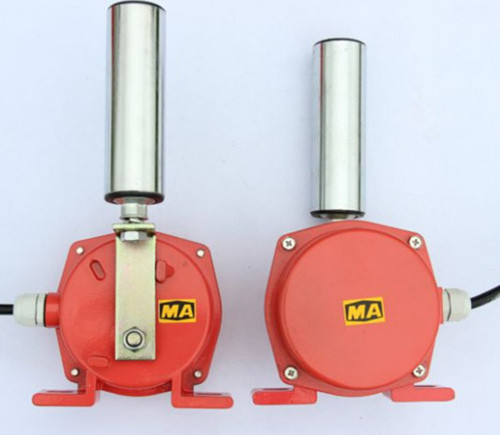

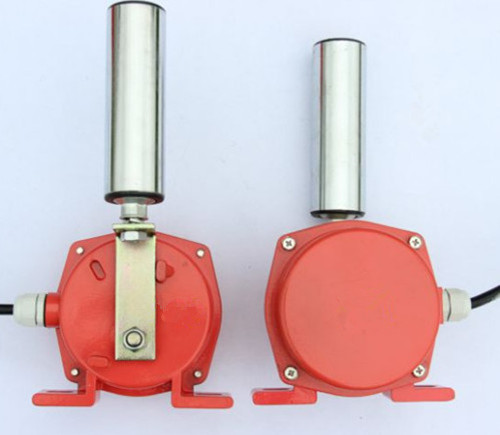

BKPT1-10-45防爆兩級跑偏開關

防爆兩級跑偏開關、BKPT1-10-45、皮帶跑偏保護、BKPT1-12-30、跑偏傳感器

1 用 途：
防爆跑偏開關用于檢測膠帶的跑偏量和扭曲程度?？煞乐蛊н吘壍膿p傷和因為膠帶的跑偏而引起的物料散落。是實現自動報警和停機的一種保護性開關。

2使用含義
環境溫度：-40℃∽+60℃

相對濕度：不大于90%
大氣壓力：80∽110kpa

海拔高度：不超過2000M
使用壽命：開關動作10萬次

 絕緣電壓：AC1000V試驗1分鐘。
3使用技術指標：
型號 觸 點
容 量 觸點容量 開關工作角度 動作力 距 防 護
等 級 重量
常開 常閉 一級 二級 極限角

4主要參數見下表

型 號

動作角度

極限角度

輸出方式

負載 電流

復位方式

可靠性

重量(Kg)

一級

二級

常開

常閉

BKPT1-12-30

12°

30°

70°

1

1

5A

自動復位

≥106次

2.5

BKPT1-10-45

10°

45°

70°

1

1

5A

BKPT1-20-35

20°

35°

70°

1

1

5A

5 工作原理及結構特征：
（參照結構示意圖BKPT，-12-30型為例加以說明）
本系列防爆跑偏開關具有兩極動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥沿圖示方向偏移。
當立輥偏轉角度超過12°，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，外部零件除殼體外均做多層光亮鍍鉻，殼體為鍍鋁制造，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
6 安裝與接觸：
（一） 安裝方法與數量：

1． 防爆跑偏開關應成對安裝在膠帶兩側，兩級跑偏開關是我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。 兩級跑偏開關由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。跑偏開關又稱防偏開關。 兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 本系列兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。 當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 ，其位置度使跑偏開關立輥抽線與膠帶帶邊平面垂直，且應保證膠帶邊位于立輥高度的1/4∽1/3處為宜。
2． 立輥距膠帶機距離，用戶可根據現場實際情況確定，一般選在膠帶自然跑偏量加50-100mm為宜。
3． 安裝數量：一般長度為100米的膠帶機安裝3對（頭，尾，中間三處）為宜，對于長距離膠帶可酌情增加。
4． 本裝置底座有兩個Φ12固定孔，用戶用螺栓將其固定在安裝支架上即可。
（二） 接線方法：
該產品配有1米四芯橡套電纜，芯線上配有標記號，用戶可根據線號接線，其中：
1．2為一級常開接點：
3．4為二級常閉接點：

防爆兩級跑偏開關

BKPT1-12-30、BKPT1-10-45

BKPT1-20-35、BHFKPT1-12-30

BHFKPT1-10-45、BHFKPT1-20-35

運城電廠專用BKPT1-10-45防爆兩級跑偏開關、皮帶跑偏保護
